高压开关真空度是保障电力系统安全运行的核心参数，真空灭弧室若出现泄漏或真空度下降，可能引发电弧重燃、绝缘失效等严重故障。

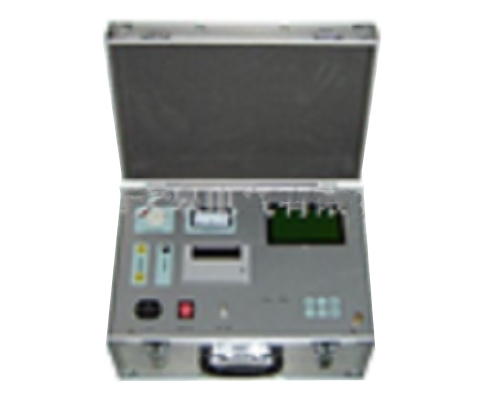

高压开关真空度测试仪通过非接触式检测技术，可快速评估真空开关的密封性能。以下以行业主流型号为例，详解其使用方法。
一、安全准备：防护与接线规范
1.安全防护：操作前需穿戴绝缘手套、护目镜，确保测试环境干燥（湿度<80%），远离强电磁干扰源。
2.设备检查：确认测试仪外观无破损，电池电量充足，传感器接头无松动。
3.接线步骤：
将测试仪的“高压输出端”通过专用高压线连接至被测开关的真空灭弧室触头；
“接地端”可靠接地，避免感应电伤人；
若检测分合闸状态，需同步连接开关的辅助触点信号线。
二、参数设置：匹配被测设备
1.型号选择：在菜单中输入被测开关型号，系统自动匹配测试电压范围（通常为10-30kV）。
2.测试模式：
快速检测：适用于日常巡检，默认测试电压20kV，持续时间5秒；
深度检测：针对老旧设备，设置测试电压25kV，持续时间10秒，可捕捉微小泄漏。
3.阈值设定：根据行业标准，将报警阈值设为6.6×10⁻² Pa（真空度低于此值需检修）。
三、测试执行与结果分析
1.启动测试：按下“启动”键，测试仪自动升压至设定值，并实时显示真空度曲线（单位：Pa）。
2.数据读取：
若显示值<6.6×10⁻² Pa，判定为合格；
若显示值≥6.6×10⁻² Pa，仪器发出蜂鸣报警，需记录数据并安排检修。
3.报告生成：测试完成后，通过USB接口导出数据至PC，生成包含时间、真空度值、开关型号的检测报告，支持PDF/Excel格式。
四、维护与注意事项
1.每次测试后，用干燥棉布清洁传感器接头，避免油污影响接触；
2.长期存放时，需将设备置于-10℃至40℃的干燥环境中；
3.严禁在开关带电状态下测试，避免高压击穿风险。
从安全接线到参数设置，从数据读取到报告生成，高压开关真空度测试仪的操作流程强调“精准、安全、高效”。掌握规范使用方法，可有效延长设备寿命，降低电力系统故障率。
